工法分享之旋挖钻孔灌注工艺

混凝土灌注桩是一种就位成孔，灌注混凝土或钢筋混凝土而制成的桩。常用的有钻孔灌注桩和沉管灌注桩。

混凝土灌注的定义

钻孔灌注桩施工中,混凝土灌注分为直接灌注法和水下导管灌注法两大类。

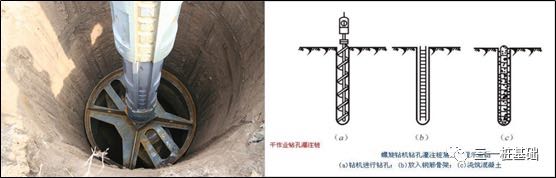

1）直接灌注法 (又称干孔灌注法)

对于无水的钻孔或经疏干的干孔，在清除孔底渣土，下入钢筋笼后，将拌合好的混凝土由孔口直接倾倒入孔内，并利用混凝土自重落差产生的冲捣作用实现浇筑捣实。当落差减小，可使用混凝土振捣器具捣实。

2）水下导管灌注法 (或直升导管灌注法)

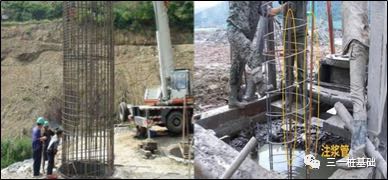

水下导管灌注法，即利用密封连接的钢管作为水下混凝土的灌注通道，管下部埋入混凝土内适当的深度，使连续不断灌入的混凝土与桩孔内水或泥浆隔离并逐步形成桩身。该施工方法主要应用于桩底或桩身位于水位以下，或在水流无法封闭的地方。

灌注设备

1)混凝土搅拌站和混凝土搅拌车

2)料斗

料斗是用钢板焊接而成的；可为圆形，亦可为方形。上口直径一般800～1000mm，高约900～1200mm，插入导管的长度应保证150mm为宜。

3)导管

灌注导管是内径0.2～0.4m的钢管，壁厚不小于3mm，每节长度为1～2m；最下面一节导管可较长些(一般为3～4m)。

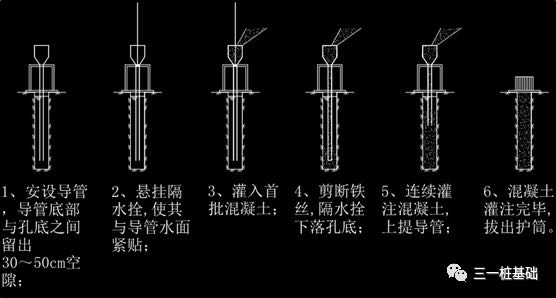

水下导管灌注法的施工工序

①清洗导管和料斗

②导管居中插入到离孔底0.3～0.5m处(不能插入孔底沉积的泥浆中)，导管上口接料斗；在料斗底口设置隔水栓塞或设置开关阀门。

③利用搅拌车将配置好的混凝土，倾倒在导管上方的料斗内，在料斗中存储足够数量的混凝土后，剪断隔水栓塞的提吊钢丝或打开阀门，让存储在料斗中的混凝土连同隔水栓塞一起向孔底猛落。

④随着混凝土不断通过料斗、导管灌入桩孔，钻孔内初期灌注的混凝土及其上面的水或泥浆不断地被顶托升高，要相应地不断提升导管和拆除导管，直至钻孔灌注混凝土完毕。
